Область применения

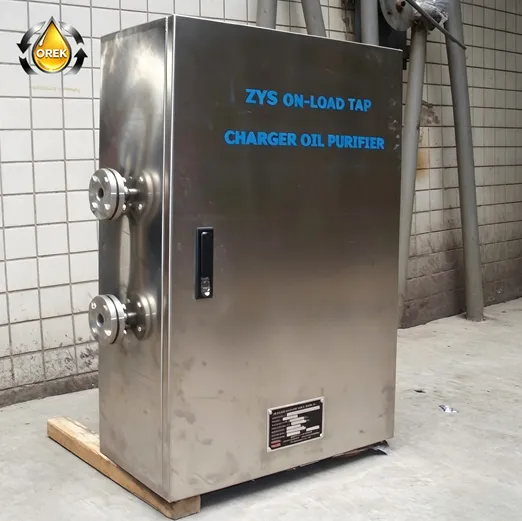

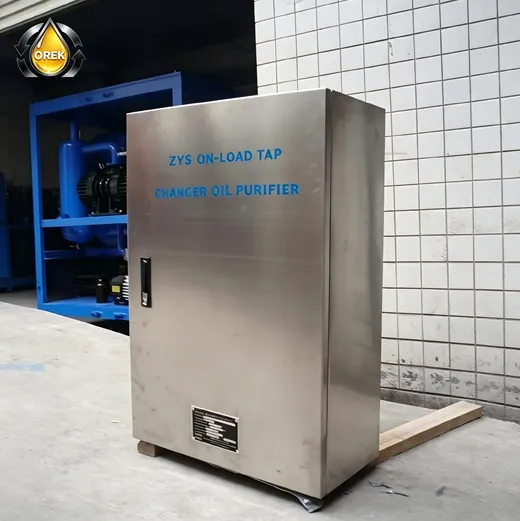

Трансформаторы с функцией регулирования напряжения под нагрузкой (РПН) широко используются в энергосистемах. Хотя устройства РПН упрощают регулировку напряжения, они также усложняют техническое обслуживание трансформаторов. Частые переключения ускоряют ухудшение характеристик изоляционного масла, что в тяжелых случаях может создать серьезную угрозу безопасности самого устройства РПН. Установка ZYS предназначена для очистки масла в системе РПН трансформатора методом байпасной циркуляционной фильтрации. Устройство работает совместно с механизмом РПН и эффективно удаляет следы воды, металлические частицы и другие примеси из изоляционного масла в процессе штатной эксплуатации трансформатора. Это позволяет поддерживать необходимое пробивное напряжение и продлевать срок службы масла, сокращать количество проверок, требующих отключения питания, а также повышать безопасность и надежность работы устройства РПН. Продукция нашей компании производится в строгом соответствии со стандартами JB/T5285-2008 (Министерство машиностроительной промышленности) и DL/T521-2006 (Министерство электроэнергетики). При использовании данной установки чистота изоляционного масла может достигать уровня NAS 3–4.

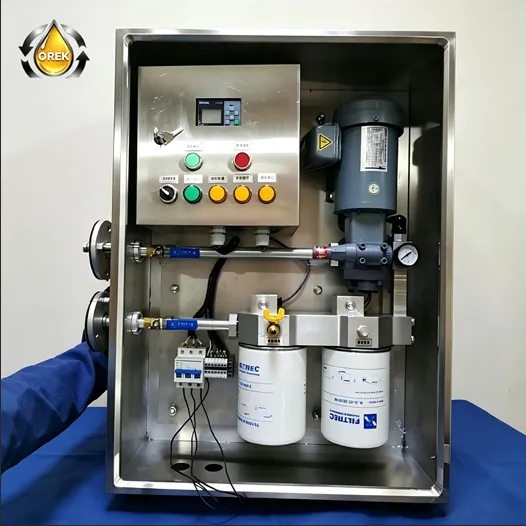

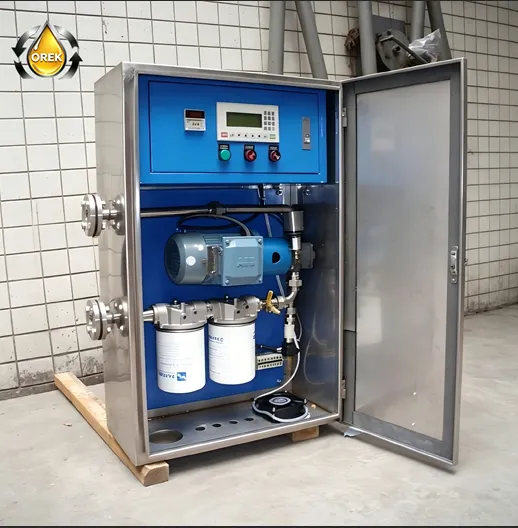

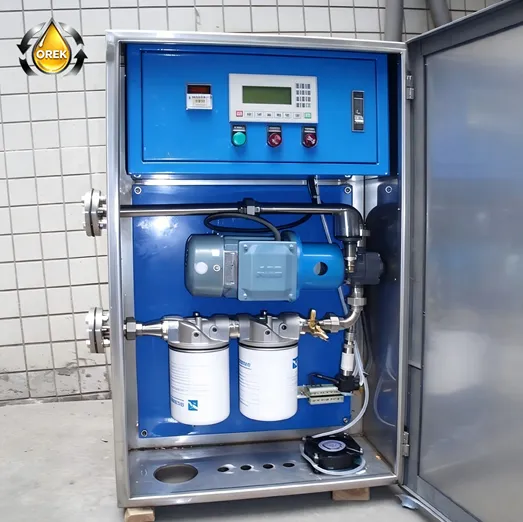

Устройство состоит из пяти основных компонентов: фильтрующего элемента, масляного насоса, системы трубопроводов, системы управления на базе ПЛК и корпуса из нержавеющей стали. Используются два типа фильтрующих элементов: для удаления механических примесей (адсорбция свободного углерода и продуктов разложения) и для удаления влаги. Установка соответствует требованиям стандарта «Правила эксплуатации силовых трансформаторов» (DL/T572-95).

Особенности

◆ Интеллектуальное управление на базе ПЛК и автоматическая работа в режиме онлайн позволяют увеличить межремонтный интервал и сократить количество отключений трансформатора.

◆ Надежная схема электрического управления и система защиты.

◆ В фильтрах для удаления влаги и примесей используются компоненты ведущих зарубежных брендов, обеспечивающие высокую эффективность очистки.

◆ Автоматическая сигнализация при неисправности или засорении фильтрующего элемента; поддержка функций дистанционного управления и мониторинга. ◆ Блок управления, маслопровод, фланец и крепежные болты фланца полностью изготовлены из нержавеющей стали марки 304, устойчивой к коррозии; класс защиты от влаги и пыли — IP55 или выше.
